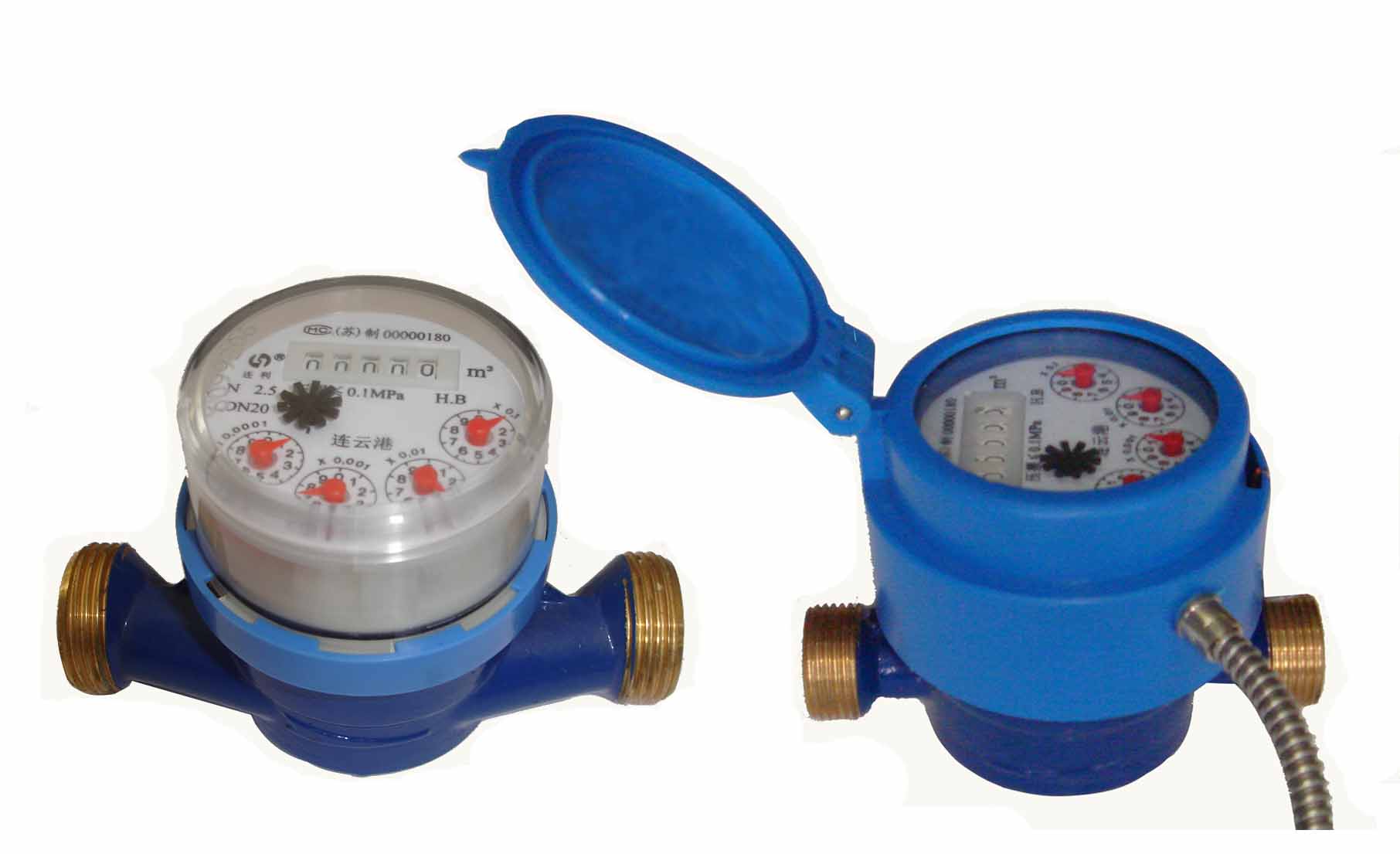

單流束旋翼干式冷水表CD96TAR-(15～20)E/G

一、概述
此系列水表是單流旋翼式水表，超級干式，即干式表盤，磁力傳動，下磁鋼直接安裝與葉輪上，此葉輪為唯一浸沒在水中工作的可動部件，因此能可靠計量硬質，帶水垢和懸浮物的水質，而不至于產生一般結構水表齒輪浸在水中工作而出現加速磨損現象。
＊水表的密封計數器處于真空中，而防止了霜氣冷凝現象。
＊指示機構可旋轉360°，更方便讀數
＊防磁結構，不受外來磁場干擾
＊如果更換合適的材料，可以用于90℃以上的熱水中                                                                                                                             ＊可根據客戶需求，在水表白附加遠傳輸出裝置，可根據客戶需要設計生產不同脈沖當量和發訊元件的遠傳水表。機電轉換信號當量可做每個脈沖信號：1升、10升、100升。
二、技術特性

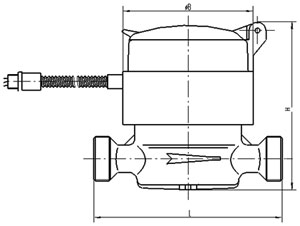

  1、結構外形

        普通表型號：CD96TAR－（15～20）E/G    遠傳表型號：CD96TAR/LD－（15～20）E/G

名稱	公稱口徑		過載流量 Q4	常用流量 Q3	分界流量 Q2	最小流量 Q1	最小讀數 Min	最大讀數 Max	L	I	H	B
單位	mm	Inch	m3/h		L/h		L	m3	mm
CD96	15	1/2	3.125	2.5	50	31.3	0.05	99999	110	204	99	74.2
	20	3/4	5	4	80	50			130	234

2．流量測量誤差
a.從包括最小流量（Q1） 至不包括分界流量（Q2）的低區為±5％
b.從包括分界流量（Q2）至包括過載流量（Q4）的高區為±2％
3．工作壓力與溫度
P≤1.0Mpa   T≤50℃

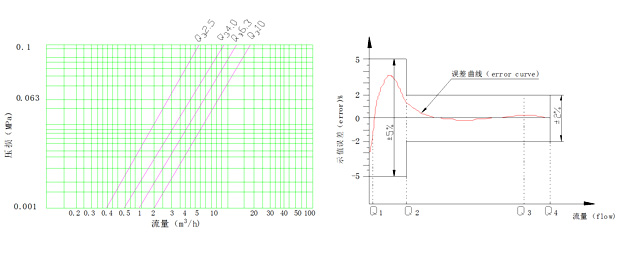

示值誤差限與流量曲線FLOW-ERROR CURVE                                                壓力損失曲線 Pressure loss curve

四 、安裝與使用
1、 流量計必須水平安裝，保持殼體上箭頭方向與水流方向相同;
2、 新裝管道務必將管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝流量計，以免造成流量計故障；
3、 流量計不應直接與管道連接，流量計與管道之間應有管接頭、連接螺母、接管墊圈等附件。拆裝流量計時，切不可用力硬扳，以免損壞流量計；
4、 流量計長期使用，管道內的雜質、鐵銹等物會堵塞濾網或進入表內，造成誤差增加或影響正常運轉，因此每隔一段時間應由專業人員清洗一次。
五、附件
  根據客戶需要，每只流量計可配套
提供管接頭、連接螺母、接管密封墊圈各兩只。
